EZ-FLEX.47-CU-DS同軸電纜EZ Form

發布時間：2023-08-22 17:02:52 瀏覽：1081

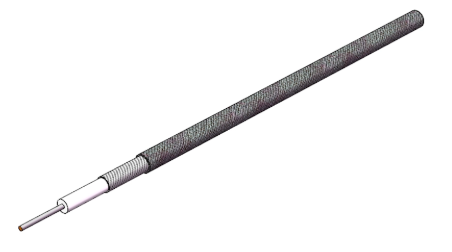

EZ Form同軸電纜EZ-FLEX.47-CU-DS具備0.047"可定型銅錫復合材質，銅箔外導線，SPC中心導線，PTFE電解介質。雙屏蔽，無磁性。

EZ-FLEX.47-CU-DS電纜的銅錫復合外導線提供與實芯護線套半剛性同樣的100%覆蓋率，但能夠輕松人工塑造成需要規格尺寸。由于其規格相似，EZ-FLEX.47-CU-DS電纜和標準半剛性電纜連接器同時使用，提供相似的電氣特性，而不需要繁雜的設計制造。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：http://www.sztianjufu.com/brand/78.html

Specifications

DIMENSIONS
Center Conductor Diameter	0.0113 in
Dielectric Diameter	0.0340 in
Outer Conductor Diameter	0.0470 in
MATERIALS
Center Conductor Material	SPC
Dielectric Material	PTFE
Outer Conductor Material	Copper Foil, Copper-Tin Composite
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+200 °C
Inside Bend Radius (Minimum)	1.250 in
Weight	0.47 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±1.5 ?
Velocity of Propagation	70.00%
Shielding Effectiveness	>120 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	800 VRMS max
Maximum Operating Frequency	116 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	23 db
1.0 GHz	32.9 db
5.0 GHz	76.9 db
10.0 GHz	112.2 db
18.0 GHz	156.1 db
26.5 GHz	195 db
40.0 GHz	248.5 db
50.0 GHz	284.2 db
65.0 GHz	333.6 db
90.0 GHz	408.8 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	80 W
1.0 GHz	55 W
5.0 GHz	25 W
10.0 GHz	15 W
18.0 GHz	11 W
26.5 GHz	10W
40.0 GHz	8W
50.0 GHz	7 W
65.0 GHz	6 W
90.0 GHz	5 W
