AD4020 模數轉換器ADI

發布時間：2023-09-26 16:46:32 瀏覽：3177

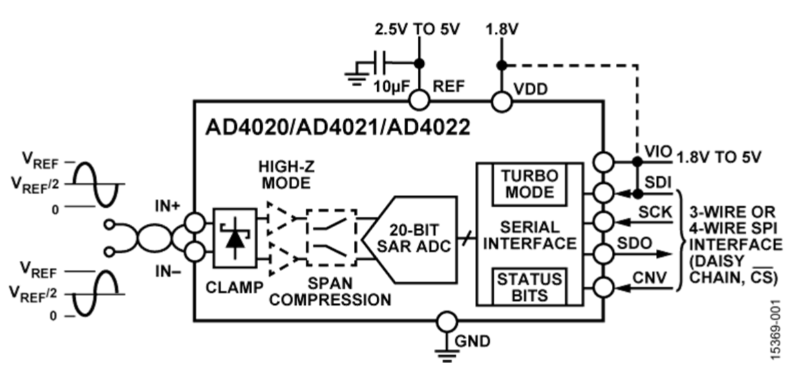

ADI的AD4020是款高精密、高速度、低能耗、20位、Easy Drive、高精密逐漸接近存儲器(SAR)模數轉換器(ADC)，選用單電源VDD供電系統。AD4020 模數轉換器基準電壓V REF是在外部施加的，并且能夠不同于電源電壓進行調節。AD4020的功率與運輸量呈線性相關。

Easy Drive功能性能降低信號鏈復雜性和功能損耗，從而實現相對較高的通道密度。減少的輸入電流（特別是在高阻抗模式中）再加上較長的信號檢測時期，不需要專用型ADC驅動器。Easy Drive拓展了能夠驅動這種ADC的配套電源的范圍。

AD4020 模數轉換器輸入跨距壓縮不需要向ADC驅動放大器具備負電源，同時保留對完善ADC編碼范圍進行訪問。AD4020 模數轉換器輸入過壓鉗位能保護ADC輸入免遭過電壓事件的影響，最大限度減少對參考管腳的影響，并且不需要外部保護二極管。

AD4020 模數轉換器高至1.8MSPS的高效器件運輸量使用戶能夠精準獲取射頻信號并執行過采樣技術，從而緩解與抗混疊濾波器設計相應的挑戰。AD4020 模數轉換器串行外設端口(SPI)時鐘速率需求的降低能降低數字輸入/輸出功能損耗，擴展數字主機選項，并優化通過數字隔離傳輸數據的任務。SPI兼容的串行用戶接口根據使用單獨的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性兼容。

特征和優勢

易驅動

大幅度減少輸入反沖

輸入電流降至0.5μA/MSPS

高性能采集時期，1MSPS時循環時間≥77%

首次轉換精確，無延時或管道延時

單電源使用的輸入跨度縮減

迅速轉換允許低SPI時鐘速率

輸入過壓鉗位保護吸取高至50mA的電流

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

高性能

差分模擬輸入范圍：±V REF，V REF從2.4V至5.1V

吞吐量：1.8MSPS/1MSPS/500kSPS選擇

INL：最高±3.1ppm

確保20位，無漏碼

噪聲系數：f IN=1kHz、V REF=5V時為100.5dB

THD：f IN=1kHz時為?123dB，f IN=100kHz時為?100dB

SINAD：f IN=900kHz時為89dB

過采樣動態范圍

OSR=2時為104dB

OSR=1024時為131dB

低電量模式

單1.8V電源供應，具備1.71V至5.5V邏輯性接口

500kSPS時為2.7mW（僅VDD）

10kSPS時為83μW，1.8MSPS時為15mW（總功率）

10管腳封裝：3mm×3mmLFCSP、3mm×4.90mmMSOP

管腳與AD4003/AD4007/AD4011 系列兼容

確保使用：?40°C至+125°C

應用領域

自動測試設備

系統自動化

醫用器材

電源供電設備

高精密數據管理系統

儀表和控制技術
