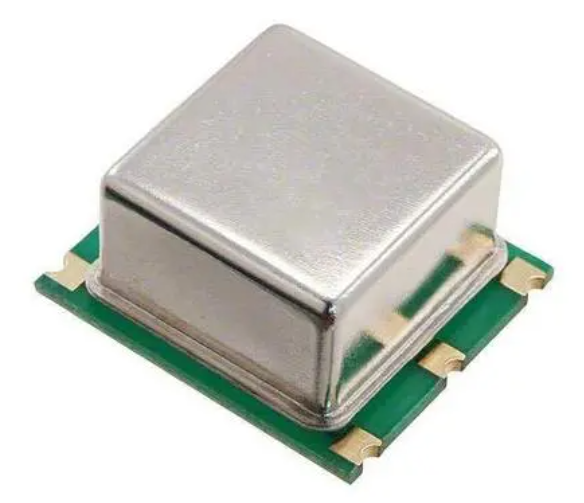

OCXO晶體振蕩器成本的8個主要驅動因素
發布時間:2024-02-09 15:02:58 瀏覽:2304
在購買晶體振蕩器之前,我們需要一個重要的事項就是成本。振蕩器定價很大程度上取決于具體需求和應用,影響OCXO和其他晶體振蕩器成本的主要因素主要有下面8個:

1、重力靈敏度
并非每個人都需要在其應用中使用重力補償振蕩器。但是,如果您的應用受到高水平的振動、重力或微振動的影響(或者如果您在軍事或太空等行業工作),則很可能需要考慮重力補償振蕩器。
重力補償振蕩器(也稱為重力靈敏度振蕩器或高振動振蕩器)可能會使其變得昂貴。每當振蕩器內部的晶體暴露在振動或重力下時,它就會迅速而戲劇性地偏離振蕩器所需的中心頻率。許多技術工程都用于使振蕩器能夠抵抗重力和振動偏差,以保持所需的頻率和相位噪聲。這在關鍵的軍事和國防應用中尤為重要。
重力補償的技術性和精確性非常高,會迅速推高振蕩器的成本。需要的重力補償越多,成本就越高。有源和無源補償是有效重力靈敏度振蕩器中使用的兩種主要方法。它還有助于使用高穩定性晶體。
2、相位噪聲
有許多潛在的外部因素會導致晶體振蕩器中產生不必要的相位噪聲。這些包括振動、溫度偏差、老化等。與重力補償類似,許多精細的工程技術細節都用于保持振蕩器無相位噪聲。這自然會導致該過程變得更加昂貴。
振蕩器需要的抗相位噪聲能力越強,制造出能夠長期保持清晰、穩定頻率的振蕩器就越困難,而且(通常)成本就越高。
3、工作溫度
振蕩器的工作溫度范圍越寬,設計和制造以保持精確的頻率或相位噪聲水平就越困難。因此,所需的工作溫度范圍越寬,成本通常就越高(假設所有其他規格保持不變)。雖然溫度范圍對成本的影響可能不如重力補償或相位噪聲要求大,但它仍然是潛在增加成本的重要來源。
4、穩定性 (FvT)
晶體振蕩器穩定性(頻率與溫度或FvT)與重力補償非常相似,因為從振蕩器設計的角度來看,在很長一段時間內保持高穩定性在技術上可能非常具有挑戰性。
溫度偏差等外部因素會導致振蕩器頻率和相位噪聲漂移。晶體切割和振蕩器單元本身涉及許多技術細節,以幫助隨著時間的推移保持精確的頻率和/或相位噪聲水平。這推高了成本——可能非常快。所需的穩定性越高,成本就越高(假設其他一切都保持不變)。
5、艾倫偏差 (ADEV)
簡單來說,艾倫偏差可以轉化為短期穩定性。ADEV會像長期振蕩器穩定性(FvT)一樣增加成本,但維護起來的難度要小得多(從制造的角度來看)。因此,更高的 ADEV 要求不會像 FvT 那樣快速增加成本。
6、輸入電壓
雖然輸入電壓通常不會在振蕩器的成本中起重要作用,但仍應注意。隨著振蕩器輸入電壓要求的降低,性能就越難達到。這可能會推高成本。基本上,電壓越低(在試圖實現最佳性能時),成本可能就越高。
7、頻率
如果其他條件保持不變,振蕩器的中心頻率要求可以顯著調整,而不會增加太多額外成本。例外情況包括非常奇怪的/自定義頻率(在許多應用中不常用)或非常高的頻率。產量將影響晶體。
8、包裝尺寸
振蕩器封裝尺寸對成本的影響最小,但它的差異足以在此提及。封裝尺寸越小,就越難適應所有必需的振蕩器電路和電子器件。如果在其他領域(重力補償、相位噪聲、溫度范圍等)有很多繁重的要求,則尤其如此。通常,封裝越小,成本越高。
以上是晶體振蕩器成本的主要驅動因素,不同應用場景對于這些因素的重視程度也可能有所不同。立維創展提供多品牌(Connor-Winfield, Bliley Technologies, MTI-milliren, Q-TECH, Statek, Wi2Wi等)晶體振蕩器,具體型號及產品信息可咨詢客服。
