M55310/08-B-08-A-25M00000振蕩器Wi2Wi(PDI)
發布時間:2024-04-26 09:08:26 瀏覽:1627

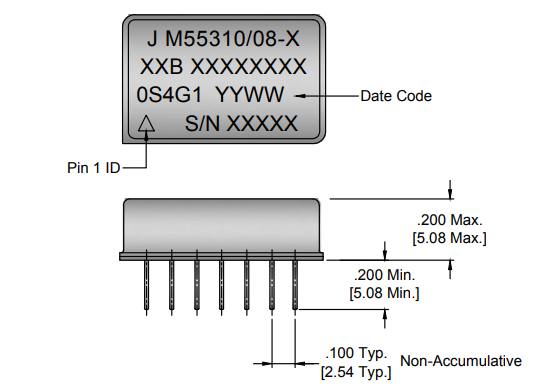

M55310/08-B-08-A-25M00000振蕩器屬于MIL-55310/08系列,具有通孔設計,并使用TTL接口。其頻率范圍覆蓋750kHz至50MHz,封裝尺寸為0.887長x0.540寬×0.200高英寸,具有14針。
關鍵參數:
尺寸:產品尺寸為0.887x0.540x0.200英寸,屬于MIL-55310/08系列。
頻率范圍:從750KHz到50MHz。
穩定度:
溫度穩定度:在-20到+70°C (類型C)、-55到+105°C (類型B) 和 -55到+125°C (類型A)條件下進行測試。
電源穩定度:在±10%的電源電壓變化下,其最大頻率穩定性為±2.0ppm。
初始精度:在+23°C ± 1.0°C的條件下,最大值為±15.0ppm,發貨后30天內保證。
工作溫度范圍:根據圖表確定。
存儲溫度范圍:-62到+125°C。
電源電壓:±5.0%的+5.0Vdc。
輸出特性:
輸出類型:TTL。TTL單位負載定義為:1.60mA的吸電流,0.04mA的源電流,以及2.00pF的電容。
邏輯電平:高電平(最小值)在400μA源電流下為2.4Vdc;低電平(最大值)在16mA吸電流下為0.5Vdc。
測試與檢驗:
產品遵循B級產品水平,并通過一系列MIL-STD-883方法進行的測試,包括內部視覺檢查、穩定化烘烤、溫度循環、恒定加速度以及密封(細漏和粗漏)測試等。
其他特性:
產品還遵循MIL-PRF-55310規范中關于輸入電流功率、輸出波形、輸出電壓-功率以及其他指定的電氣測試要求。
相關推薦:
更多Wi2Wi 晶振晶體相關產品信息可咨詢立維創展。
