MYMGM1R816ELA5RA非隔離DC-DC轉換器Murata
發布時間:2024-06-13 09:15:53 瀏覽:1414
MYMGM1R816ELA5RA是一款微型的MonoBKTM(Mono Block)非隔離負載點(PoL)DC-DC電源轉換器,專為嵌入式應用設計。這款轉換器具有緊湊的尺寸,僅為10.5 x 9.0 x 5.0毫米,非常適合空間受限的應用場景。
該轉換器的輸入電壓范圍為7.5至15Vdc,能夠提供最大16A的輸出電流。它采用固定頻率同步降壓轉換器開關拓撲,提供高效的大功率轉換。輸出電壓可編程,范圍為0.7至1.8Vdc,并具備開/關控制、Power Good信號輸出和PMBusTM ALERT輸出功能。
MYMGM1R816ELA5RA轉換器還具備多種保護功能,包括欠壓鎖定(UVLO)、輸出短路保護和過流保護。它還配備了PMBusTM接口,允許通過數字信號進行參數的監控和處理。
以下是該轉換器的一些關鍵特點和規格:
- 輸入電壓范圍:7.5V至15V
- 可設置輸出電壓:0.7V至1.8V
- 最大輸出電流:16A
- 快速瞬態響應
- 小尺寸:9 x 10.5 x 5mm
- 過流保護
- 開/關控制
- Power Good信號
- 高可靠性/熱沖擊測試:700循環(-40至+125℃)
- PMBus接口
輸出規格:
- 最大輸出電流(A):16A
- 輸入電壓(V):7.5V至15V
- 典型輸入電壓(V):12V
- 輸出電壓(V):0.7V至1.8V
- 典型輸出電壓(V):1V
- 線性調整率(%):-0.5%至0.5%
- 負載調整率(%):-0.5%至0.5%
- 輸出數:1
- 效率(%):87%
- 開關頻率(kHz):400kHz
- 尺寸:寬9.0mm,長10.5mm,高5.0mm
- 工作溫度(℃):-40℃至105℃
該轉換器采用降壓(Buck)拓撲,封裝為SMD,類型為模塊(集成組件),屬于村田的mymgm系列產品,該系列特點是提供單輸出的MonoBK與PMBus功能。
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
相關推薦:
更多Murata村田相關產品信息可咨詢立維創展。
推薦資訊
PDI在廣泛的標準頻率范圍內提供各種表面貼裝濾波器(10,000 MHz至90.000 MHz),并且具有任何商業或軍用級規格的最高質量。PDI的晶體濾波器有多種表面貼裝封裝,可滿足客戶所需的規格。

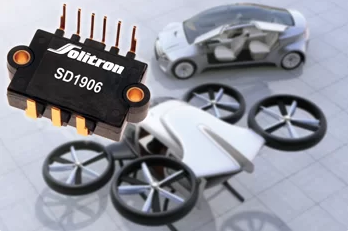

Solitron Devices 推出的 SD11906、SD11907、SD11956 和 SD11957 1200V 碳化硅 (SiC) 半橋功率模塊,以最大限度地發揮 SiC 的優勢,具有獨特的穩健、簡單且具有成本效益的模塊格式。37mm x 25mm x 9mm 的外形只是競爭模塊尺寸和重量的一小部分。這種集成格式可最大限度地提高功率密度,同時通過引腳配置將環路電感降至最低,從而實現簡單的電源總線。
