Connor Winfield 7115,7125,7135表面貼裝晶振5V
發布時間:2024-09-02 09:40:51 瀏覽:2427

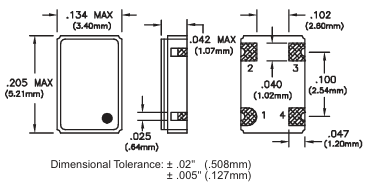

Connor Winfield的型號7115、7125和7135是專為精密時鐘應用設計的表面貼裝晶體振蕩器。這些振蕩器采用5V HCMOS技術,尺寸為5 x 3.2mm,適用于高密度貼裝的大規模生產。它們的特點包括寬頻率范圍(1.8MHz至50MHz)、無鉛認證、三狀態啟用/禁用功能,以及不同的頻率公差(7115為±25ppm,7125為±50ppm,7135為±100ppm)。
這些晶振的工作溫度范圍為0至70°C,采用陶瓷表面貼裝封裝,并使用膠帶和卷軸包裝。此外,它們還具有以下運行規格:
頻率范圍:1.8MHz至50MHz
頻率公差:7115為-25至25ppm,7125為-50至50ppm,7135為-100至100ppm
工作溫度范圍:0°C至70°C
供應電壓:4.5V至5.5Vdc
供應電流:最大45mA
在輸入特性方面,這些晶振支持的使能電壓最小為2.2Vdc,禁用電壓最大為0.8Vdc,使能和禁用時間均為最大100ns。HCMOS輸出特性包括:
負載:最大50pF
電壓:高電平電壓最小4.50Vdc,低電平電壓最大0.55Vdc
電流:高電平電流最小-16mA,低電平電流最大16mA
占空比:40%至60%
上升/下降時間:最大5ns
啟動時間:最大10ms
抖動:最大5ps RMS
