Solitron SMF473 400V N溝道功率MOSFET
發布時間:2024-09-10 09:10:21 瀏覽:2208
Solitron SMF473是一款專為高功率應用設計的400V N溝道功率MOSFET。它具備多項關鍵特性,包括低R DS(on)(在400V時為40mΩ,10V時為22mΩ典型值)、高耐壓(400V)、高輸入電容(C iss,最大2900pF)和高輸出電容(C oss,最大3900pF),以及低反向恢復電荷(Q rr,最大22nC)。這些特性使SMF473在開關電源、電機驅動和服務器電源等應用中表現卓越。
該MOSFET的電氣規格全面,包括連續漏極電流ID為23A(在特定條件下),脈沖漏極電流IDM高達92A,最大功率耗散P為250W,并具備線性降額因子2W/°C。其工作溫度范圍廣泛,從-55°C至150°C,存儲溫度范圍同樣為-55°C至150°C,確保了在各種環境下的穩定運行。

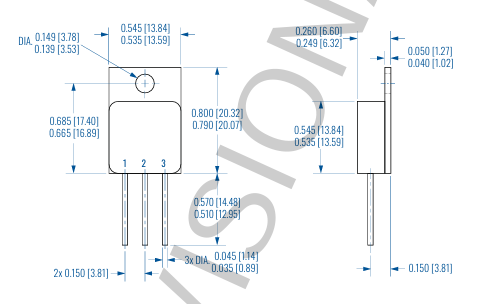

SMF473采用TO-247-3L和D-Pak封裝,不僅提供了良好的散熱性能,還便于在電路板上安裝和使用。其詳細的規格參數和廣泛的應用領域,使得Solitron SMF473成為高功率電子設計中的理想選擇。
應用領域:
- 開關模式和諧振模式電源
- 直流-直流轉換器
- PFC電路
- 交流和直流電機驅動
- 機器人與伺服控制
參數:
PARAMETER SYMBOL VALUE CONDITIONS | |||
Continuous Drain Current | I | 23A | V=10V,T=25℃ |
14A | Ves=10V,Te=100℃ | ||
Pulsed Drain Current (see note 1) | I | 92A | |
Max.Power Dissipation | P | 250W | T=25℃ |
Linear Derating Factor | 2W/℃ | ||
Gate-to-Source Voltage | V | :20V | |
Single Pulse Avalanche Energy (see note 2) | E | 980mJ | |
Avalanche Current (see note 1) | I | 23A | |
Repetitive Avalanche Energy (see note 1) | E | 25mJ | |
Peak Diode Recovery dv/dt (se note 3) | dv/dt | 4V/ns | |
Operating JunctionTempeature | T | 55℃to 150℃ | |
Storage Temperature Range | T | -55℃to 150℃ | |
Lead Temperature | 300℃ | 0.063in. (1.6mm)from case for 10s | |
Weight (typical) | 9.3g |
Solitron SMF178 500V n溝道功率MOSFET 是一款高性能的半導體器件,適用于各種需要高電壓和高電流處理能力的應用。其出色的電氣特性、快速切換能力和可靠性使其成為工業和消費電子領域的理想選擇。無論是用于電源管理、電機控制還是其他高功率應用,SMF178 都能提供卓越的性能和穩定性。
推薦資訊
?DEI? ARINC 429是航空運輸行業在航空電子系統之間傳輸數字?jǐn)?shù)據的標準。DEI公司的線路驅動器基于ARINC 429串行通信規范,設備工程公司開發了一條完整的線路驅動產品線,可以在ARINC 429航空電子串行總線上將TTL或CMOS信號轉換為差分RZ數據。DEI ARINC 429線驅動器還將連接到類似RZ的總線,包括ARINC 571和ARINC 575。許多線路驅動器還支持差分NRZ型串行總線,如RS-422。

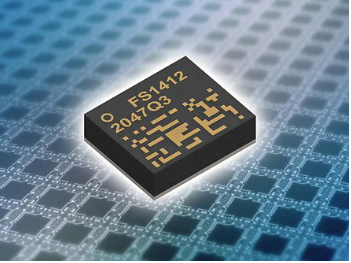

FS1412是TDK的新一代μPOL DC-DC轉換器系列的一員,其尺寸為5.8mm x 4.9 mm x 1.6 mm(長 x 寬 x 高)。該系列轉換器采用了先進的集成技術,旨在提供更高性能、更小尺寸、更易使用和集成度更簡化的解決方案。
