IR21844SPBF 600V半橋柵極驅動器IC

發布時間：2024-09-18 09:39:31 瀏覽：2938

　　IR21844SPBF 是一款專為驅動 IGBT 和 MOSFET 設計的 600V 半橋柵極驅動器 IC。該器件具有高電壓容限、低傳播延遲和雙通道欠壓鎖定功能，適用于多種電機控制和電源應用。

IR21844SPBF 600V半橋柵極驅動器IC

　　1.主要特性

　　電壓等級: 600V

　　輸出電流:

　　- 拉電流(Source): 1.9A

　　- 灌電流(Sink): 2.3A

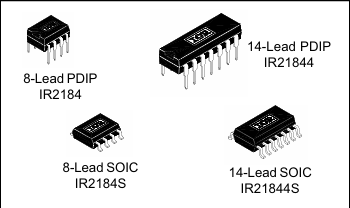

　　封裝形式:

　　- 14 引腳 SOIC

　　- 14 引腳 PDIP

　　- 8 引腳 SOIC

　　- 8 引腳 PDIP

　　柵極驅動電壓范圍: 10V 至 20V

　　輸入邏輯兼容性: 3.3V 和 5V

　　雙通道欠壓鎖定(UVLO):

　　- VCC UVLO (On): 8.9V

　　- VCC UVLO (Off): 8.2V

　　- VBS UVLO (On): 8.9V

　　- VBS UVLO (Off): 8.2V

　　傳播延遲:

　　- 開啟延遲(Turn On Propagation Delay): 680 ns

　　- 關斷延遲(Turn Off Propagation Delay): 270 ns

　　抗噪聲性: 較低的 di/dt 柵極驅動器設計

　　功能隔離: 功能級電平轉換

　　2.應用領域

　　IR21844SPBF 適用于多種電機控制和電源應用，包括但不限于：

　　電機控制

　　電動工具

　　電源集中式逆變器解決方案

　　家用電器

　　3.關鍵功能描述

　　自舉操作: 該器件設計有浮動通道，專為自舉操作設計，適用于高側和低側驅動。

　　高電壓容限: 在完全運行時，電壓高達 600V，能夠承受高負瞬態電壓。

　　不受 dV/dt 影響: 該器件設計能夠抵抗高 dV/dt 瞬態，確保穩定運行。

　　雙通道欠壓鎖定: 提供 VCC 和 VBS 的雙通道欠壓鎖定功能，確保在電源電壓不足時保護功率器件。

　　邏輯兼容性: 支持 3.3V 和 5V 輸入邏輯電平，適用于多種控制器接口。

　　匹配的傳播延遲: 雙通道的傳播延遲匹配，確保對稱驅動，減少開關損耗。

　　抗噪聲設計: 較低的 di/dt 柵極驅動器設計，提高了抗噪聲性能。

IR HiRel原為美國知名半導體品牌，現被Infineon收購。深圳市立維創展科技有限公司，優勢渠道供貨IR高可靠性系列產品，歡迎各界前來咨詢。
