XL-1A和XL-1C晶體諧振器Connor-Winfield

發布時間：2024-10-12 09:09:50 瀏覽：1759

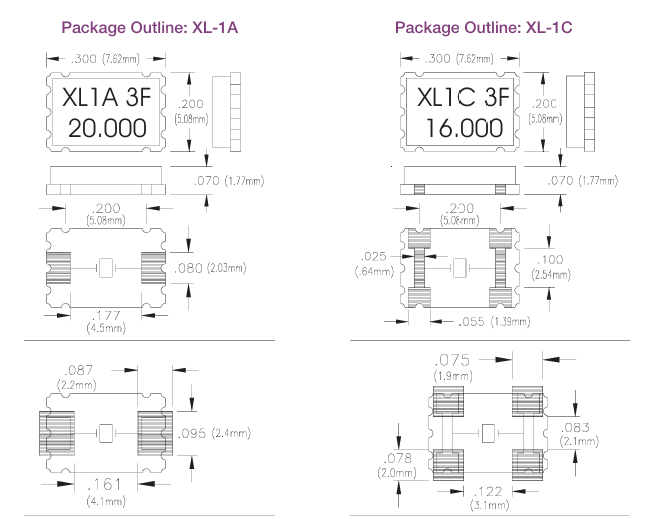

　　Connor-Winfield XL-1A和XL-1C晶體諧振器是一系列用于許多晶體應用的基頻和泛音AT切割晶體。它們有7.62x5.08毫米的密封陶瓷包裝。

XL-1A和XL-1C晶體諧振器Connor-Winfield

　　絕對最大額定值

　　存儲溫度：-55°C 至 125°C

　　電氣規格

　　頻率范圍：8 - 100 MHz

　　頻率容差：±50 ppm @ 25°C

　　溫度穩定性：±50 ppm

　　工作溫度范圍：-10°C 至 60°C

　　并聯電容：7 pF

　　等效串聯電阻(ESR)：見下表

　　負載電容：見下表

　　驅動電平：典型值0.1 mW

　　抗沖擊性：±5 ppm

　　抗振性：±5 ppm

　　絕緣電阻：500 M Ohm @100Vdc ±15Vdc

Frequency range			Frequency Range Table Mode of Oscillation	E.S.R.	CL
8.000MHz	to	9.999MHz	Fundamental	80 ohmMax	16pF
10.000MHz	to	15.999MHz	Fundamenta	60 ohm Max	16pF
16.000MHz	to	50.000MHz	Fundamenta	40 ohm Max	16pF
28.000MHz	to	84.000MHz	3rd Overtone	60 ohm Max	Series
84.001MHz	to	100.000MHz	5th Overtone	80 ohm Max	Series
