CR2881F3同軸雙環行器RFCI
發布時間:2024-12-30 09:12:48 瀏覽:1015
CR2881F3 是一款由 RFCI 公司生產的高性能同軸雙環行器,它在射頻和微波通信系統中扮演著至關重要的角色。以下是對 CR2881F3 同軸雙環行器的詳細介紹:
產品特點
高頻率覆蓋:設計用于 6400 MHz 至 7200 MHz 的高頻范圍。
低插入損耗:在 P1-P2 和 P2-P3 端口間提供小于 0.50 dB 和 0.30 dB 的插入損耗。
高隔離度:在 P2-P1 端口間提供 40 dB 的隔離度。
良好的回波損耗:最小 20 dB,典型值大于 22 dB。
技術規格
頻率范圍:6400 MHz 至 7200 MHz。
插入損耗:P1-P2 小于 0.50 dB,P2-P3 小于 0.30 dB,P3-P1 最大 0.40 dB。
隔離度:P2-P1 為 40 dB,P3-P2 為 20 dB。
回波損耗:最小 20 dB,典型值大于 22 dB。

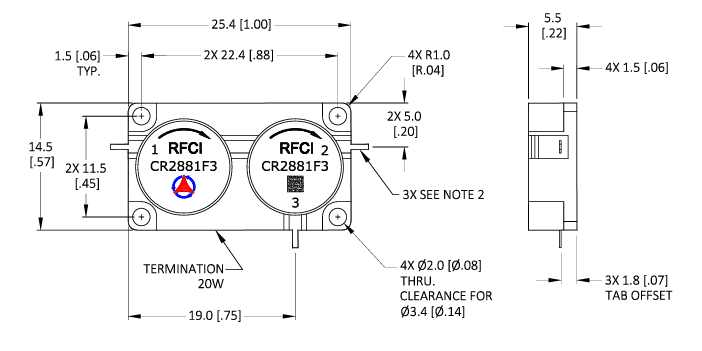

物理特性
主體直徑:25.4 mm (1.00 英寸)。
安裝孔:2X 11.5 mm (0.45 英寸)。
安裝孔間距:2X 22.4 mm (0.88 英寸)。
功率和溫度等級
正向功率峰值/平均值:最大 500/35 W。
反向功率 CW:最大 10 W。
工作溫度范圍:-40°C 至 +85°C。
存儲溫度范圍:-40°C 至 +95°C。
應用領域
CR2881F3 同軸雙環行器適用于以下領域:
無線通信系統:用于信號的定向傳輸和隔離。
衛星通信:在衛星通信系統中用于信號的隔離和傳輸。
測試設備:在射頻測試設備中用于信號路徑的控制。
CR2881F3 同軸雙環行器是 RFCI 公司在射頻和微波領域技術實力的體現,它為需要精確控制信號路徑的應用提供了一個可靠的解決方案。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊

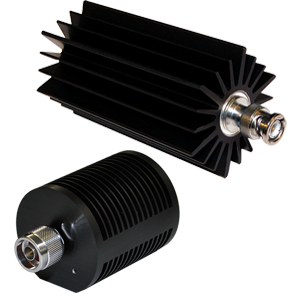

?射頻終端是種以電氣模式線接同軸射頻端口的專用設備。Bird?射頻終端以其高質量、堅固的結構和保守的額定功率而聞名于世。Bird射頻5W射頻終端在高磁場(如MRI)中應用時,非磁性材料和鍍層的應用提供了安全性能。
