OFS C10028航空航天用FlightGuide單工1.8 mm多模光纖電纜
發布時間:2025-03-12 09:21:02 瀏覽:786

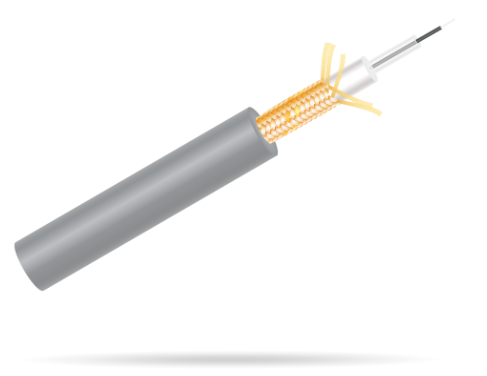

OFS FlightGuide 系列航空航天光纖電纜提供單模和多模光纖結構。光纖采用碳涂層和硅膠/ETFE 緩沖層,電纜具有編織芳綸層以增強強度,并采用 ETFE 外護套。這些緊套電纜兼容專為緊套結構設計的連接器和/或端子。
型號:C10028
典型應用
通信系統
腐蝕性化學環境
數據傳輸
惡劣工業環境
產品規格
物理特性
電纜結構:單工多模漸變折射率
纖芯直徑:62.5±3μm
包層直徑:125±1μm
涂層類型 1:碳
涂層類型 2: 直徑450±25μm
涂層類型 2:硅膠
緩沖層直徑:900±50μm
緩沖層材料:ETFE
外徑:1.8±0.1mm
電纜重量:4.0 kg/km
外護套材料:ETFE
外護套顏色:灰色
光學特性
衰減 @ 1300 nm:≤4dB/km
衰減 @ 850 nm:≤6dB/km
帶寬 @ 1300 nm:≥300 MHz-km
帶寬 @ 850 nm:≥160 MHz-km
數值孔徑:0.275±0.015
機械和環境特性
安裝負載(最大):90 lb.(400 N)
工作負載(最大):30 lb.(133 N)
最小彎曲半徑(安裝:)25mm
最小彎曲半徑(工作):8mm
工作溫度:-55 至 +165℃
存儲溫度:-55 至 +85℃
可燃性:FAR 25.869:熄滅時間:0 秒,最大燃燒長度:3 英寸
耐壓測試水平:≥200 kpsi
美國OFS是一家領先的光纖解決方案供應商,主要產品為光纖、光纜、激光器、放大器和熔接機等。立維創展優勢現貨庫存分銷OFS光纖產品,歡迎來詢。
