Linear Systems全JFET差分放大器

發布時間:2025-06-24 09:13:19     瀏覽:1556

Linear Systems全JFET差分放大器

  設計核心

  差分輸入級:采用 Q1A/Q1B(LSK489)單片雙 N 通道 JFET 和 Q2A/Q2B 系列(LSJ689)互補雙 P 溝道 JFET 組成平衡差分對,確保對稱工作,降低失調電壓,提高共模噪聲抑制(CMRR)。

  偏置和電流鏡:使用精密電流源和鏡子,實現穩定偏置,保證溫度波動時增益一致、失真小、音頻清晰。

  Push-Pull 輸出級:由 LSK170B 和 LSJ74A JFET 組成,提供出色的線性度、低輸出阻抗,能驅動苛刻負載且保持 JFET 聲音特征。

  LED 偏置和去耦:LED 穩定偏置點,電容去耦確保信號路徑無噪聲。

  全JFET放大器優勢

  超低噪聲:JFETs 噪聲系數低,適合高端音頻、測試測量和傳感器應用。

  高線性度:JFET 平方定律特性提供自然線性度,珍貴于發燒友級設備。

  共模噪聲抑制:差分拓撲結構可抑制等影響噪聲,適合儀器儀表和精密音頻。

  可靠性和熱穩定性:如 LSK489 和 LSJ689 等匹配對在溫度變化下性能穩定,確保設計可靠。

  應用

  從錄音室音頻前置放大器到醫療設備和航空航天系統傳感器前端,全 JFET 差分放大器拓撲結構確保了專業人士所依賴的性能。

立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。

推薦資訊

  • JANTX1N751A-1齊納二極管Microsemi
    JANTX1N751A-1齊納二極管Microsemi 2025-06-10 14:08:02

    JANTX1N751A-1是一款符合軍用標準(JANTX級別)的5.1V齊納二極管,采用DO-35玻璃封裝,具有±5%電壓容差、14歐姆最大動態阻抗和-65°C至+175°C的寬溫工作范圍。其特性包括50mA最大齊納電流、0.5W功耗(需溫度降額)、-0.043%/°C至+0.025%/°C的溫度系數,以及低電容、抗ESD和輻射硬化設計,適用于嚴苛環境下的精密電壓調節。

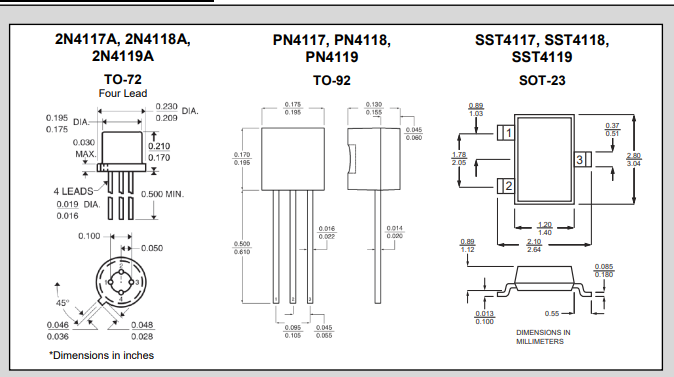

  • 2N4117A,2N4118A,2N4119A,PN4117,PN4118,PN4119,SST4117,SST4118,SST4119放大器Linear Systems
