JQL射頻與微波環形器/隔離器100 MHz–120GHz五大封裝選型指南

發布時間：2026-01-09 09:08:12 瀏覽：87

　　產品類型：涵蓋同軸、嵌入式(Drop - In)、表面貼裝、微帶、波導等多種類型的鐵氧體環形器和隔離器。

　　頻率范圍：從100 MHz到120 GHz，全頻段覆蓋 VHF、UHF、TETRA、GSM、ISM、UMTS、LTE、5G、L/S/C/X/Ku/K/Ka/E/W 波段等所有通信和雷達頻段。

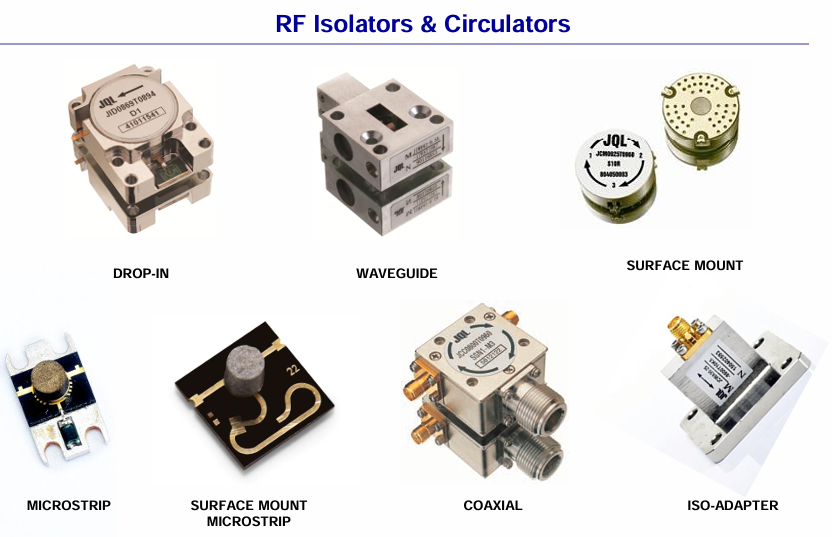

JQL環形器/隔離器

　　1.同軸環形器和隔離器

　　頻率：100 MHz到28 GHz。

　　功率：平均功率高達500 W。

　　接口：N、SMA、K-Connector

　　優勢：可做單結或高隔離雙結結構，交貨周期短，支持定制。

　　用途：基站、測試系統、大功率放大器保護。

　　2.嵌入式環形器和隔離器(Drop - In)

　　頻率：100 MHz到40 GHz。

　　結構：單結或雙結高隔離設計，直接焊接在腔體或 PCB 上。

　　用途：雷達 T/R 組件、大功率射頻前端。

　　3.表面貼裝環形器和隔離器

　　頻率：350 MHz–30 GHz

　　功率：連續 200 W，脈沖 800 W

　　尺寸：X 波段僅 6.35 mm，可回流焊。

　　亮點：

　　– 5G NR、小基站、RFID 讀寫器專用低互調系列：

　　? UHF-RFID(840–953 MHz)：插損 0.2 dB，IMD –85 dBc，隔離 28 dB

　　? 2.4–2.6 GHz：插損 0.35 dB，IMD –85 dBc，隔離 20 dB

　　用途：高密度 Massive-MIMO、RFID 便攜式讀寫器。

　　4.微帶環形器和隔離器

　　頻率：5 GHz到36 GHz。

　　功率：平均功率高達20 W。

　　尺寸：X 波段 6.35 mm，可直接集成到微波基板。

　　用途：Ka 波段相控陣雷達、點對點毫米波鏈路。

　　5.波導環形器和隔離器

　　頻率：4.4 GHz到100 GHz。

　　功率：平均功率高達350 W。

　　波導規格：WR187、WR112、WR90、WR75、WR62、WR51、WR42、WR34、WR28、WR22、WR18、WR14、WR10。

　　高隔離度(高達28 dB)。

　　低插入損耗(如30 GHz時為0.3 dB)。

　　性能：30 GHz 插損 0.3 dB，隔離度最高 28 dB

　　用途：毫米波通信、E/W 波段雷達、射電天文。

JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。
