1N5555至1N5558系列1500W單向瞬態電壓抑制器(TVS)
1N5555/TR，JAN1N5555，JAN1N5555/TR，JANTX1N5555，JANTX1N5555/TR，JANTXV1N5555，JANTXV1N5555/TR，MSP1N5555，
1N5557/TR，JAN1N5557，JAN1N5557/TR，JANTX1N5557，JANTX1N5557/TR，JANTXV1N5557，JANTXV1N5557/TR，MSP1N5557
這是一款高性能的單向TVS系列產品，提供高達1500瓦特的峰值脈沖功率保護，專為抑制高能量瞬態電壓設計。這些設備響應時間極快，能夠提供針對感應開關、射頻干擾、次級閃電效應以及靜電放電(ESD)和電快速瞬變(EFT)的保護。
主要特性
高能量保護：能夠承受高達1500瓦特的峰值脈沖功率。
快速響應：響應時間少于100皮秒，有效鉗制瞬態電壓。
軍用級別認證：提供JAN、JANTX、JANTXV級別的軍用認證產品。
寬工作電壓范圍：工作電壓(VWM)從30.5V至175V。
密封封裝：采用DO-13金屬封裝，提供更好的防潮和抗腐蝕性能。
應用領域
工業控制：保護感應開關和自動化設備免受瞬態電壓損害。
汽車電子：保護車載電子系統免受ESD和EFT的影響。
航空電子：保護航空電子系統免受瞬態電壓和ESD的損害。
通信設備：防止射頻干擾和次級閃電效應對設備的影響。

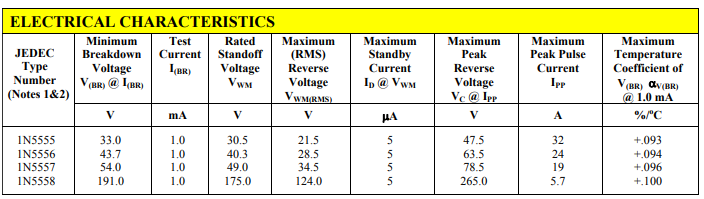

技術參數
最大峰值脈沖功率：1500瓦特@10/1000微秒。
操作和存儲溫度：-65°C至+175°C。
熱阻：結到引腳50°C/W，結到環境110°C/W。
前向浪涌電流：200安培@25°C。
焊接溫度：260°C，10秒。
封裝信息
外殼：DO-13(DO-202AA)焊接密封金屬和玻璃封裝。
表面處理：所有外部金屬表面鍍錫/鉛，符合MIL-STD-750方法2026。
極性：陰極連接到外殼，極性由二極管符號指示。
重量：1.4克(大約)。
