英飛凌Infineon磁性角度傳感器介紹及選型

發布時間：2023-11-30 09:25:52 瀏覽：2159

角位置傳感器使用單片集成的磁阻元件測量正弦和余弦角分量，以檢測外加磁場的方向。簡單來說，角度傳感器是一種磁性旋轉傳感器，它利用數據測量機械元件的旋轉運動，以控制和糾正組件的運行。磁性角位置傳感器用于提供精確的轉子位置數據，以優化汽車應用(如轉向或制動系統)、工業應用(如機器人)和消費類應用(如萬向節)中的電機控制、扭矩和效率。

英飛凌廣泛的XENSIV?傳感器解決方案產品組合包括采用AMR(各向異性磁阻)、GMR(巨磁阻)和TMR(隧道磁阻)傳感器技術的高精度磁性角度傳感器。

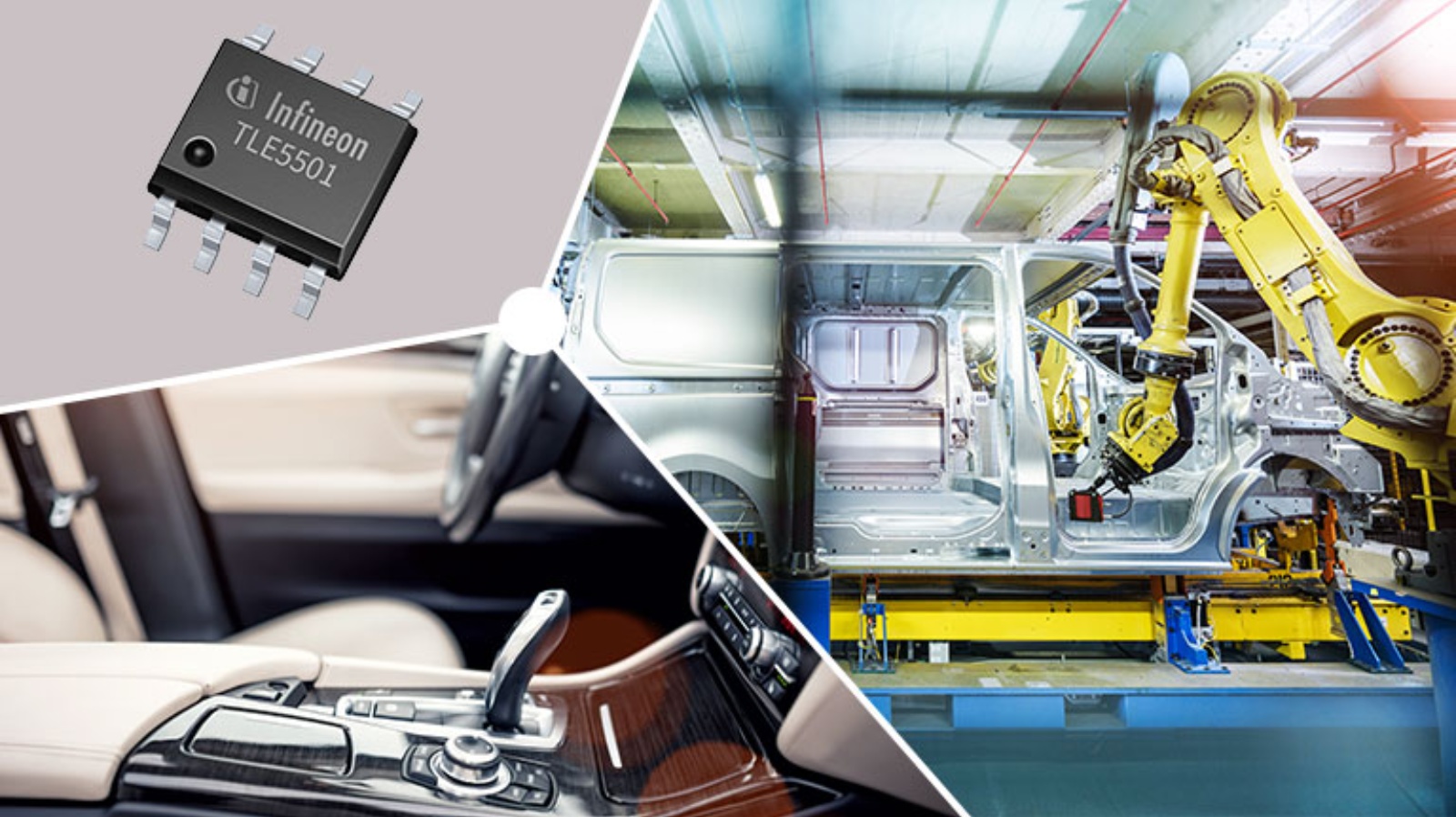

英飛凌Infineon磁性角度傳感器

一、英飛凌的角度傳感器產品組合

英飛凌 XENSIV? 系列角位置傳感器專為汽車、工業和消費領域的所有類型的旋轉應用而設計。我們的產品組合包括采用xMR技術的角度傳感器，以及具有成本效益的單通道和功能安全支持雙通道輸出。作為業界領先的角位置傳感器供應商之一，英飛凌可以為您的產品設計或應用提供高效、高性能的解決方案。

注意：雖然英飛凌的角度傳感器目錄目前不包括霍爾傳感器技術，但該技術正在開發中，并將在不久的將來作為我們產品系列的一部分提供。

產品型號

TLE5009 E1000	TLE5009A16D E2200	TLE5014C16	TLE5109A16 E2210
TLE5009 E1010	TLE5009A16D E2210	TLE5014C16D	TLE5109A16D E1210
TLE5009 E2000	TLE5011	TLE5014P16	TLE5109A16D E2210
TLE5009 E2010	TLE5012B E1000	TLE5014P16D	TLE5309D E1211
TLE5009A16 E1200	TLE5012B E3005	TLE5014S16	TLE5309D E2211
TLE5009A16 E1210	TLE5012B E5000	TLE5014S16D	TLE5309D E5201
TLE5009A16 E2200	TLE5012B E5020	TLE5014SP16 E0001	TLE5501 E0001
TLE5009A16 E2210	TLE5012B E9000	TLE5014SP16 E0002	TLE5501 E0002
TLE5009A16D E1200	TLE5012BD E1200	TLE5014SP16D E0002	TLI5012B E1000
TLE5009A16D E1210	TLE5012BD E9200	TLE5109A16 E1210

二、TMR角度傳感器

作為英飛凌XENSIV?系列的最新成員，TLE5501系列采用基于TMR的技術，提供快速雙通道模擬角度傳感器。這款專用的汽車角度傳感器旨在為轉向應用提供最高的功能安全性，也可用作傳感組件，用于無刷直流電電動機中的電機通信，例如泵、雨刮器和通用執行器電機。

TLE5501產品是英飛凌首款基于iTMR技術的角度傳感器。它們具有較高的感應靈敏度和擴展的輸出電壓，從而減少了對內部放大器的需求。這允許在需要低溫度漂移和低電流消耗的一系列應用中直接連接到微控制器。

三、GMR角度傳感器

英飛凌角度傳感器采用 iGMR 傳感器技術，可作為易于使用的單芯片和雙芯片產品提供。可用的接口包括 SENT、PWM、SPC 和 SPI，可在各種應用之間實現適應性。這些傳感器經過預配置和預校準，具有簡單的即插即用功能，因此可以立即使用。

我們采用 iGMR 傳感技術的角度傳感器系列具有高度的靈活性，非常適合需要最高功能安全要求的產品，在整個溫度曲線和使用壽命內提供極高的精度和小于 1° 的極小角度誤差。

四、組合式AMR和GMR傳感器

英飛凌角度傳感器系列采用iGMR和iAMR傳感器技術的雙重組合，專為需要內置冗余的應用而設計。這些先進的磁性角位置傳感器采用巨磁阻 (GMR) 傳感器技術，可實現 360° 全方位角度檢測以及高精度各向異性磁阻 (AMR) 技術，可用于差分和單端應用。

五、角度傳感器應用

汽車角度傳感器最常用于轉向模塊，也用于其他應用，如汽車雨刮器和制動器，是現代車輛設計不可或缺的一部分。更具體地說，汽車角度傳感器用于轉向角傳感 (SAS) 中，用于控制電機換向、測量轉子位置和踏板位置，以及控制旋轉開關和增量式或絕對式磁編碼器。英飛凌XENSIV?角位置傳感器針對在具有挑戰性的環境條件下運行的高速系統進行了優化，確保了在眾多汽車應用中具有最高的可靠性和功能安全水平。

除汽車應用外，我們采用磁阻技術(TMR、GMR 和 AMR)的角度傳感器還用于工業和消費類應用。這包括萬向節、無人機和機器人等產品的位置傳感，以及工業自動化和安全應用。

深圳市立維創展科技有限公司公司，優勢分銷Infineon英飛凌部分產品線，快速交付，歡迎聯系。
